HL型斗式提升機使用說明書
目 錄
一． 提升機的用途及特點
二． 提升機的外形圖及主要尺寸
三． 提升機的技術規范
四． 提升機的安裝說明
五． 提升機的使用維護事項
六． 附錄：
(一).提升機的附件目錄
(二).提升機的易損零件制造圖
(三).提升機的主要部件圖及簡述.
一、提升機的用途及特點

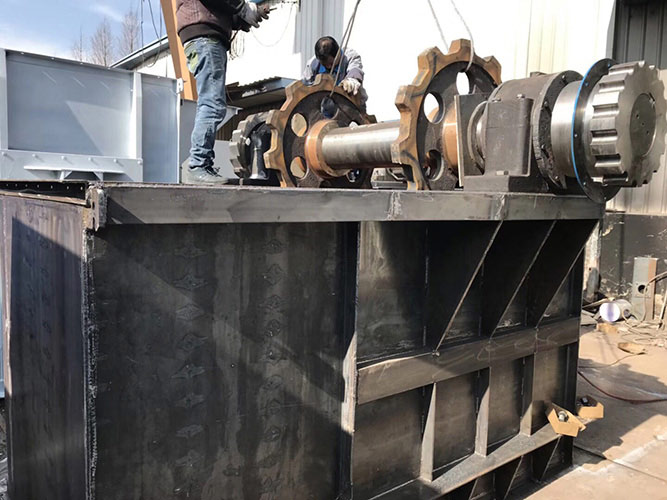

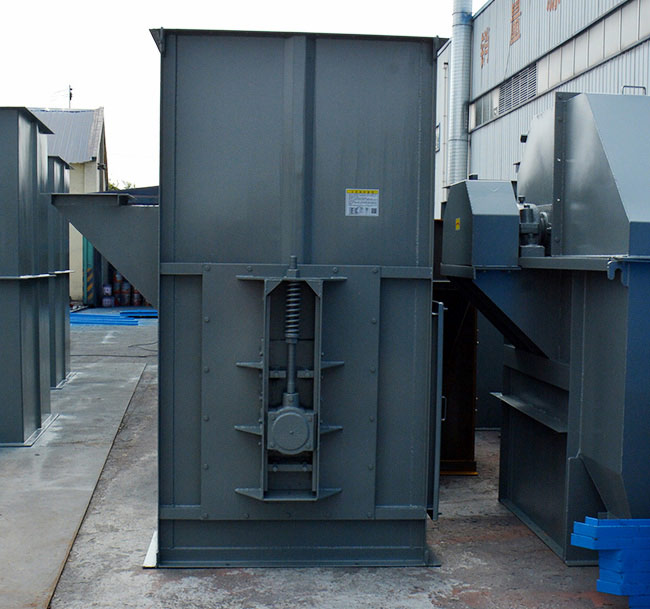

我廠所生產的HL斗式提升機是一種環鏈離心斗式提升機、提升機由運行部分（料斗及牽引鏈條）帶有傳動鏈輪的上部區段、帶有拉緊鏈輪的下部區段、中間機殼的驅動裝置，逆止制動裝置等組成。見總圖1
本提升機的料斗是間斷不止的，料斗利用“掐取法”進行裝載，利用“離心投料法”進行卸載。
本提升機的牽引機構是兩根鍛造的環形鏈，它與上部鏈輪間利用摩擦力來傳動，因此運轉平穩而安靜，是一種較輕型的快速提升機。
本提升機適用于輸送粉狀，粒狀及小塊狀的無磨琢性的小型物料：如煤、水泥、石塊、砂、粘土、礦石等。由于提升機的牽引機構是環形鏈條，因此允許輸送溫度較高的物料。
為了適應被輸送物料的不同掐取與投出特性，本機各有有二種料斗——深圓底型料斗與淺圓底型料斗。
深圓底型料斗適用于輸送干燥的、松散的、易于投出的物料，如水泥、煤塊、干砂、碎石等。
淺圓底型料斗適用于輸送濕的、容易結塊的、難于投出的物料，如濕砂、型砂等。
HL斗式提升機其規格型號有兩種：
HL-300和HL-400
輸送量范圍在16～47/2米3/小時之間，提升高度約在4.5～30米之間.
二、提升機的用外形圖及主要尺寸
HL斗式提升機為便于使用要求,具有下列不同制法及裝法:
(一)料斗：為適應輸送物料的不同掐取和投出特性，分為兩種制法
S制法——帶有深園底型料斗。
q法——帶有淺園底型料斗。
(二)按上部區段卸料口型式分為兩種制法：
X1制法——帶有傾斜法蘭盤的卸料口。
X2制法——帶有水平法蘭盤的卸料口。
(三)按下部區段進料口型式分為兩種制法:
J1制法——進料口的底與水平面成45°角。
J2制法——進料口的底與水平面成60°角。
(四)按提升機的中部機殼側面檢視門分為四種制法:
K1制法——中間機殼帶有下端左檢視門。
K2制法——中間機殼帶有下端右檢視門。
K3制法——中間機殼帶有上端左檢視門。
K4制法——中間機殼帶有上端右檢視門。
(五)按提升機的中部機殼端檢視門分為兩種制法：
Z1制法——中間機殼帶有上檢視門。
Z2制法——中間機殼帶有下檢視門。
(六)按提升機傳動裝置的相對位置分為兩種制法：
左裝——傳動裝置對提升機相對位置見圖1左裝平面圖。
右裝——傳動裝置對提升機相對位置見圖1右裝平面圖。
此外，提升機的傳動裝置又分為若干制法，這些制法的區別取決于傳動裝置的動率以及組成傳動裝置的JO2型減速機與ZQ型減速機型與制法不同。
各種傳動裝置的不同制法詳細數據列于提升機“技術規范”的一章中。
提升機的總重量與提升機的高度進料口和卸料口的制法及傳動裝置的重量有關，它可以查表5、表8、表9近似的確定。
圖1示明了本型提升機的外廓形狀與各種制法，表1列出了本型提升機的全部重要尺寸。
表1
|
提升機型號 |
高 度 |
進 料 口 |
|
L |
A8 |
A7 |
0.7 |
n×0.8 |
0.6 |
|
HL300 |
H+1319 |
500 |
450 |
105 |
2×170 |
35 |
|
HL400 |
H+1519 |
550 |
500 |
65 |
2×215 |
35 |
續表1
|
提升機型號 |
進 料 口 |
|
B7 |
B6 |
B4 |
A4 |
d2 |
H3 |
H4 |
B5 |
|
HL300 |
1×250 |
460 |
500 |
1054 |
18 |
130 |
1300 |
638 |
|
HL400 |
2×215 |
560 |
600 |
1154 |
18 |
2000 |
1630 |
738 |
續表1
|
提升機型號 |
進 料 口 |
基礎 |
|
A6 |
n×b5 |
d1 |
H1 |
H2 |
d3 |
|
HL300 |
638 |
2×290 |
18 |
1120 |
1190 |
φ22 |
|
HL400 |
738 |
2×345 |
18 |
1200 |
1280 |
φ22 |
續表1
|
提升機型號
|
基 礎 |
各檢視門大開度 |
|
0.4 |
b5 |
A5 |
B3 |
a1 |
a2 |
|
HL300 |
500 |
300 |
1330 |
658 |
1020 |
1130 |
|
HL400 |
360 |
360 |
1450 |
808 |
1115 |
1270 |
續表1
|
提升機型號 |
各檢視門大開度 |
|
a3 |
b1 |
b2 |
b3 |
b4 |
|
HL300 |
1120 |
710 |
880 |
670 |
740 |
|
HL400 |
1270 |
795 |
920 |
75 |
850 |
續表1
|
提升機型號 |
傳 動 裝 置 |
|
B2 |
B4 |
A2 |
A1 |
B1 |
|
C1 C2 |
C3 C4 |
C1 C2 |
C3 C4 |
|
HL300 |
401 |
99 |
1172 |
1356 |
1362 |
1467 |
1512 |
|
HL400 |
461 |
1089 |
1294 |
1470 |
1458 |
—— |
1587 |
1632 |
—— |
|
|
|
|
|
|
|
|
|
| 三、提升機的技術規范
表2列出了HL型斗式提升機的主要技術規范，表中所示的提升機輸送量對于“S”制法的料斗按充滿系數Φ=0.6計算得老，而對于“q”制法料斗系根據φ=0.4計算得來.
表2
|
提升機型號 |
HL300 |
HL400 |
|
s制法 |
q制法 |
s制法 |
q制法 |
|
輸送量 立方米/時 |
28 |
16 |
47.2 |
30 |
|
料 斗 |
容量 公升 |
5.2 |
4.4 |
10.5 |
10 |
|
斗距 毫米 |
500 |
500 |
600 |
600 |
|
運行部分(料斗牽引鏈條)每米重量公斤/米 |
24.8 |
24 |
29.2 |
28.3 |
|
牽引鏈條 |
型式 |
鍛 造 環 型 鏈 |
|
圓鋼直徑 毫米 |
18 |
18 |
|
節距 毫米 |
50 |
50 |
|
破斷強度 公斤 |
12800 |
12800 |
|
料斗運動速 毫米/秒 |
1.25 |
1.25 |
|
傳動鏈輪軸轉數 轉/分 |
37.5 |
37.5 |
表3列出了提升機所允許的輸送物料大塊度 表3
|
提升機型號 |
HL300 |
HL400 |
|
一般物料的塊度可大到(毫米) |
40 |
50 |
表4列出“s”制法，“2”制法料斗的提升機，當充滿系數ψ=1時，對于各種輸送物料，提升機的許用高度，以及當此高度時，傳動鏈輪軸的所需功率。
表5列出了提升機傳動裝置的技術規范（帶括號者采用Y系電機）
表4
|
提升機型號 |
HL300 |
HL400 |
|
s制法 |
q制法 |
s制法 |
q制法 |
|
H米 |
N0千瓦 |
H米 |
N0千瓦 |
H米 |
N0千瓦 |
H米 |
N0千瓦 |
|
輸送物料的堆積比重
噸/米3 |
0.80 |
59 |
535 |
64 |
436 |
30 |
7 |
33 |
6.3 |
|
1.00 |
52 |
7.55 |
60 |
5.12 |
27 |
7.6 |
30 |
7 |
|
1.25 |
41 |
8.7 |
49 |
5.3 |
23 |
8.0 |
26 |
7.6 |
|
1.60 |
31 |
9.7 |
39 |
5.3 |
18.5 |
8.4 |
22 |
8.2 |
|
2.00 |
24 |
9.7 |
29 |
5.35 |
15 |
8.6 |
18 |
8.4 |
表5
|
提升機型號 |
傳動裝置制法 |
園柱齒輪減速機 |
電動機型號 |
傳動裝置功率
千瓦 |
棘輪制動裝置
模數×齒數 |
傳動裝置
公斤 |
|
傳動裝置右裝 |
傳動裝置左裝 |
|
HL300 |
C1 |
XQ400-IV-3Y |
ZQ400-IV-4Y |
（1MB3-Y132M2-6）
JO2-51-6 |
5.5 |
6×18 |
（614）
625 |
|
C2 |
XQ400-IV-3Y |
ZQ400-IV-4Y |
（1MB3-Y160M-6）
JO2-52-6 |
7.5 |
6×18 |
（641）
655 |
|
C3 |
XQ500-IV-3Y |
ZQ500-IV-4Y |
（1MB3-Y160M-6）
JO2-52-6 |
7.5 |
8×15 |
（826）
840 |
|
C4 |
XQ500-IV-3Y |
ZQ500-IV-4Y |
（1MB3-Y160-6）
JO2-61-6 |
（11）
10 |
8×15 |
（671）
890 |
|
HL400 |
C1 |
XQ400-IV-3Y |
ZQ400-IV-4Y |
（1MB3-Y132M2-6）
JO2-51-6 |
5.5 |
6×18 |
（619）
630 |
|
C2 |
XQ500-IV-3Y |
ZQ500-IV-4Y |
（1MB3-Y160L-6）
JO2-61-6 |
（11）
10 |
8×15 |
（881）
900 | |
